Distar Polishing Support — універсальний комплект перехідників для надійного встановлення компактних алмазних кругів, шліфувальних фрез і гнучких полірувальних кругів на кутові гравери. Комплект входить до системного рішення Distar Butterfly та призначений для точного різання, шліфування й полірування керамічної плитки та керамограніту.

Під час установлення алмазного оснащення через звичайний цанговий затискач і стандартний довгий адаптер може виникати прокручування або самовільне розкручування цанги. Крім того, збільшений виліт робочого інструмента створює додаткове навантаження на підшипники гравера та може пришвидшувати їх зношування. Система Support розроблена для стабільнішого кріплення оснащення та зменшення його вильоту.

Версія Polishing Support є розширеним універсальним рішенням. Вона дозволяє встановлювати алмазні круги Distar із посадковими отворами 5,8 мм і 9,6 мм, шліфувальні фрези Nectar та SoftEDGE із посадкою 5,8 мм, а також має спеціальну основу для гнучких полірувальних кругів діаметром 50 мм.

Комплект сумісний із кутовими граверами Proxxon LWB, LHW, WP та іншими моделями з відповідним способом кріплення. Офіційна інструкція Distar містить окремі схеми встановлення оснащення для різних моделей граверів.

Особливості та переваги

Універсальна система кріплення: Polishing Support можна використовувати не лише з відрізними кругами, а й з алмазними шліфувальними фрезами та гнучкими полірувальними кругами.

Для посадкових отворів 5,8 і 9,6 мм: комплект підтримує сумісні компактні алмазні круги Distar із двома поширеними типорозмірами посадки.

Сумісність із фрезами Nectar і SoftEDGE: перехідники дозволяють встановлювати алмазні шліфувальні фрези Distar із посадковим отвором 5,8 мм.

Основа для полірувальних кругів: версія Polishing Support має окрему основу для встановлення гнучких полірувальних кругів діаметром 50 мм, зокрема кругів серії Distar CoolPAD.

Стабільніше кріплення оснащення: конструкція допомагає зменшити ризик прокручування або розкручування цангового затискача під час роботи.

Зменшений виліт інструмента: використання спеціального перехідника зменшує консольний виліт у порівнянні зі стандартним довгим адаптером і допомагає знизити небажане навантаження на підшипники гравера.

Для різання, шліфування та полірування: один комплект дозволяє виконувати кілька етапів обробки керамічної плитки та керамограніту.

Сумісність із граверами Proxxon: офіційна інструкція містить схеми встановлення для моделей Proxxon LWB, LHW і WP, а також для інших сумісних машин.

Рішення Distar Butterfly: Polishing Support доповнює систему компактного алмазного оснащення Distar для професійної обробки керамограніту.

Технічні характеристики

Сумісні гравери: Proxxon LWB, LHW, WP та інші сумісні моделі
Посадкові отвори сумісних кругів: 5,8 мм і 9,6 мм
Сумісні алмазні фрези: Distar Nectar і SoftEDGE з посадкою 5,8 мм
Сумісні полірувальні круги: гнучкі полірувальні круги діаметром 50 мм
Основне застосування: різання, шліфування та полірування кераміки й керамограніту
Рішення виробника: Distar Butterfly
Артикул: 71419034031

Рекомендації з використання

Перед установленням перехідника потрібно від’єднати мережевий гравер від електроживлення або вийняти акумулятор з акумуляторного інструмента.

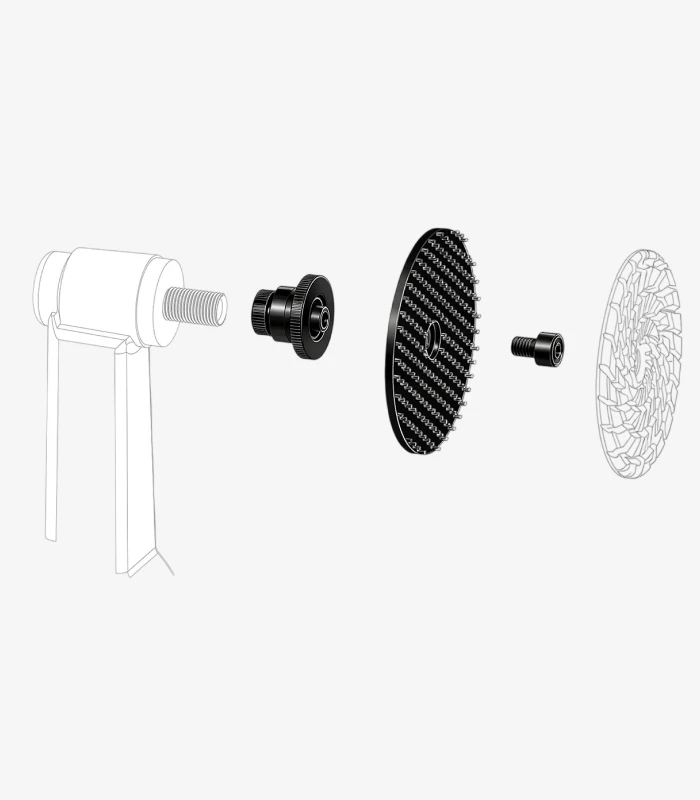

Необхідно вибрати правильну схему складання відповідно до моделі гравера, типу робочого оснащення та його посадкового отвору. Офіційна інструкція Distar окремо показує варіанти встановлення:

• полірувальних кругів діаметром 50 мм;
• кругів Butterfly із посадкою 5,8 мм;
• кругів Butterfly із посадкою 9,6 мм;
• фрез Nectar і SoftEDGE із посадкою 5,8 мм.

Перед монтажем потрібно оглянути всі елементи комплекту, різьбові з’єднання та робоче оснащення. Деталі не повинні мати тріщин, деформацій, пошкодженої різьби або інших дефектів.

Перехідник і робоче оснащення необхідно встановлювати рівно, без люфту та перекошування. Кріпильні елементи потрібно надійно затягнути, не докладаючи надмірного зусилля, яке може пошкодити різьбу або корпус оснащення.

Після встановлення необхідно виконати пробний запуск без навантаження. Під час обертання не повинно виникати вібрацій, стороннього шуму, радіального або торцевого биття. У разі появи таких ознак потрібно негайно зупинити гравер і повторно перевірити правильність складання.

Допустима частота обертання визначається характеристиками встановленого круга або фрези та самого гравера. Окреме універсальне значення максимальної частоти обертання для Polishing Support на офіційній сторінці не зазначене, тому конкретні оберти необхідно перевіряти за маркуванням робочого оснащення.

Спосіб роботи — сухий або мокрий — також визначається встановленим алмазним інструментом. Сам комплект перехідників не визначає режим охолодження.

Під час різання, шліфування або полірування потрібно використовувати захисні окуляри чи маску, респіратор, рукавички та інші засоби індивідуального захисту. Оброблювану деталь необхідно надійно зафіксувати.

Не можна використовувати перехідники з несумісним обладнанням, самостійно змінювати їхню конструкцію, розточувати отвори або встановлювати оснащення з невідповідною посадкою.

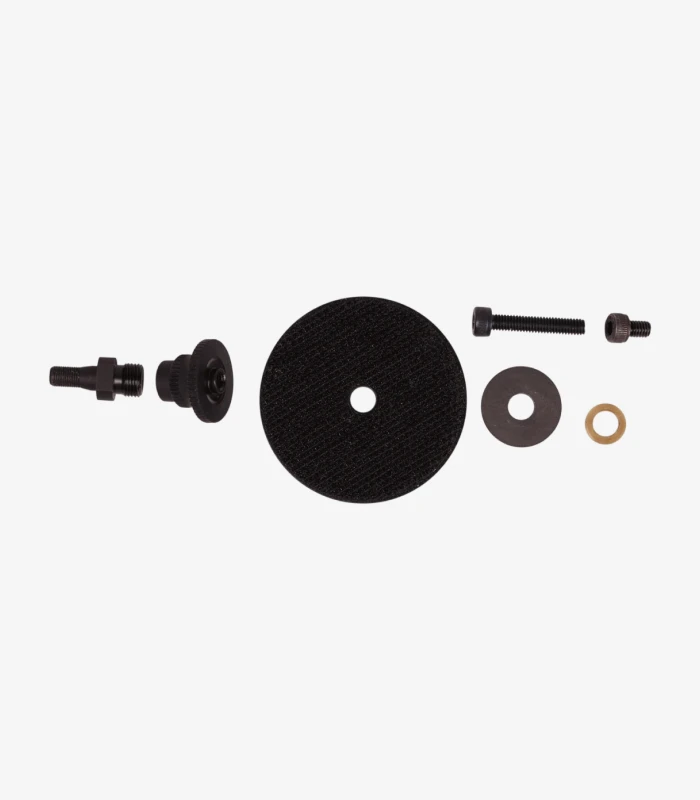

Комплектація

Комплект перехідників для гравера Distar Polishing Support — 1 комплект.

До комплекту входять елементи для встановлення сумісних алмазних кругів, шліфувальних фрез і гнучких полірувальних кругів. Точна кількість кожної шайби, гайки та перехідного елемента в текстовому описі офіційної сторінки не зазначена, тому я не можу достовірно навести поелементний перелік.

Алмазні круги Butterfly, MasterCUT, полірувальні круги CoolPAD, фрези Nectar, SoftEDGE та гравер до стандартної комплектації Polishing Support не входять і продаються окремо.

Distar Polishing Support — універсальний комплект для стабільного встановлення компактних алмазних кругів, фрез і полірувального оснащення на кутові гравери, який дозволяє виконувати різання, шліфування та полірування керамограніту за допомогою однієї системи кріплення.
